Un skid livré sans contrôles rigoureux, c’est une fuite au démarrage, un chantier à l’arrêt et des coûts qui explosent. Selon l’inventaire 2024 des accidents technologiques du BARPI, environ 70 % des incidents industriels génèrent des pertes financières directes, parfois jusqu’à la cessation d’activité. Pour éviter ce scénario, quatre types de contrôles doivent impérativement valider votre ensemble de tuyauteries avant expédition.
Les 4 contrôles à exiger avant mise en service :
- Contrôle dimensionnel (tolérances géométriques et raccordement)
- Contrôle des soudures (CND : radiographie, ressuage ou ultrasons)
- Test d’étanchéité (détection de fuites)
- Épreuve de pression (validation structurelle finale)
Ces quatre étapes forment un enchaînement logique où chaque contrôle conditionne le suivant. Négliger l’un d’entre eux, c’est risquer de découvrir le problème trop tard, une fois le skid installé sur site.
La bonne nouvelle : ces vérifications, lorsqu’elles sont réalisées en atelier par un ensemblier industriel compétent, garantissent une mise en service immédiate sans mauvaise surprise.
Pourquoi ces contrôles conditionnent la mise en service de vos équipements

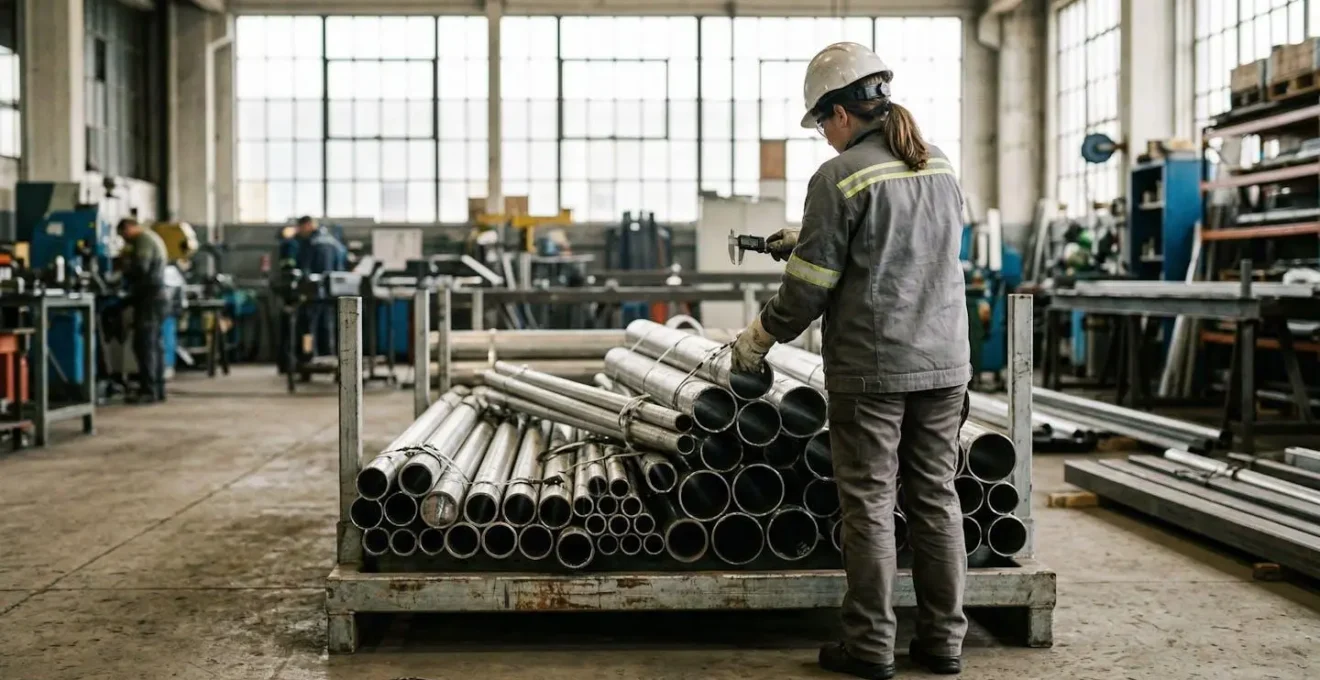

Un ensemble de tuyauteries monté sur châssis — communément appelé skid — n’est pas un simple assemblage mécanique. C’est un système sous pression, parfois en contact avec des fluides dangereux, qui doit fonctionner dès son raccordement. La moindre non-conformité détectée après installation entraîne un retour atelier, des délais supplémentaires et des surcoûts considérables.
La réglementation européenne, notamment la directive équipements sous pression 2014/68/UE, impose des exigences strictes selon la catégorie de risque de l’équipement. Pour les catégories les plus critiques (III et IV), l’intervention d’un organisme notifié devient obligatoire. Mais même pour les catégories inférieures, la pratique du marché démontre que les donneurs d’ordre exigent systématiquement une documentation complète des contrôles.
-
Contrôle dimensionnel avant assemblage final -
Contrôles des soudures (CND) après soudage -
Test d’étanchéité circuit complet -
Épreuve de pression (validation finale)
Cet ordre n’est pas arbitraire. Réaliser une épreuve de pression sur des soudures non contrôlées reviendrait à valider un ensemble potentiellement défaillant. La logique est progressive : on vérifie d’abord que les pièces s’assemblent correctement, puis que les soudures sont saines, avant de solliciter l’ensemble sous contrainte.
Le choix des profilés métalliques utilisés pour le châssis influence également les tolérances admissibles et la rigidité globale de l’ensemble, d’où l’importance d’une conception intégrée dès l’origine du projet.
Contrôle dimensionnel : la garantie d’un raccordement sans mauvaise surprise
Prenons une situation classique : un responsable maintenance réceptionne un skid de dosage pour son site chimique. Les cotes générales semblent conformes, mais une fois sur site, impossible de raccorder les brides aux collecteurs existants. Écart constaté : 3 mm sur l’entraxe. Le skid repart en atelier, le planning dérape de deux semaines.
Ce type de mésaventure illustre pourquoi le contrôle dimensionnel constitue la première étape incontournable. La fabrication d’un skid tuyauterie implique l’assemblage de multiples sous-ensembles dont les tolérances cumulées peuvent générer des écarts significatifs. Les normes applicables aux constructions soudées définissent des classes de tolérance (généralement A, B, C ou D) qui encadrent les déviations acceptables.
Les points critiques à vérifier systématiquement concernent l’entraxe des piquages et brides de raccordement, la planéité des faces de bride, l’alignement des axes de tuyauteries, ainsi que les cotes d’encombrement global du skid. Un défaut de planéité sur une face de bride peut compromettre l’étanchéité du joint, même avec un serrage correct.
Points de contrôle dimensionnel à vérifier
-
Vérifier l’entraxe des brides par rapport au plan d’implantation site
-

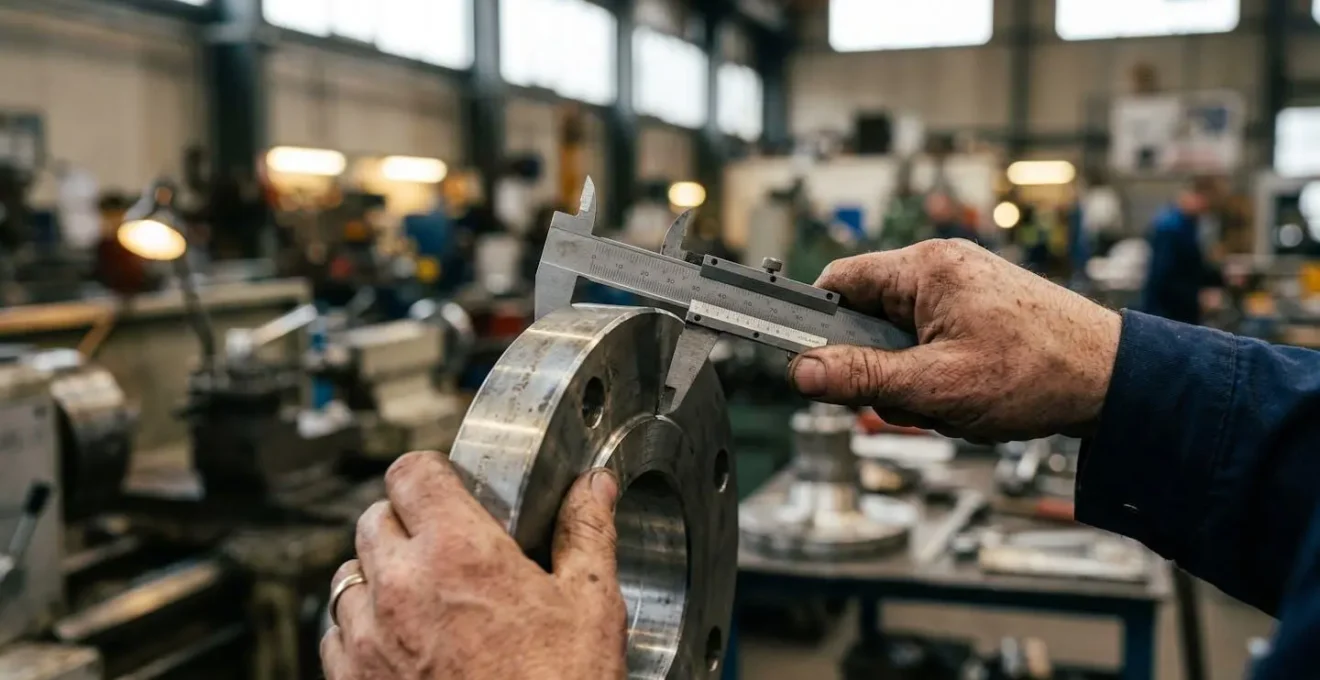

Contrôler la planéité des faces de bride avec une règle de précision
-
Mesurer les cotes d’encombrement (hauteur, largeur, longueur)
-
Valider l’alignement des supports et points d’ancrage
Les instruments utilisés (pieds à coulisse, lasers de mesure, gabarits) doivent eux-mêmes être étalonnés. C’est un point souvent négligé qui peut fausser l’ensemble de la chaîne de contrôle.

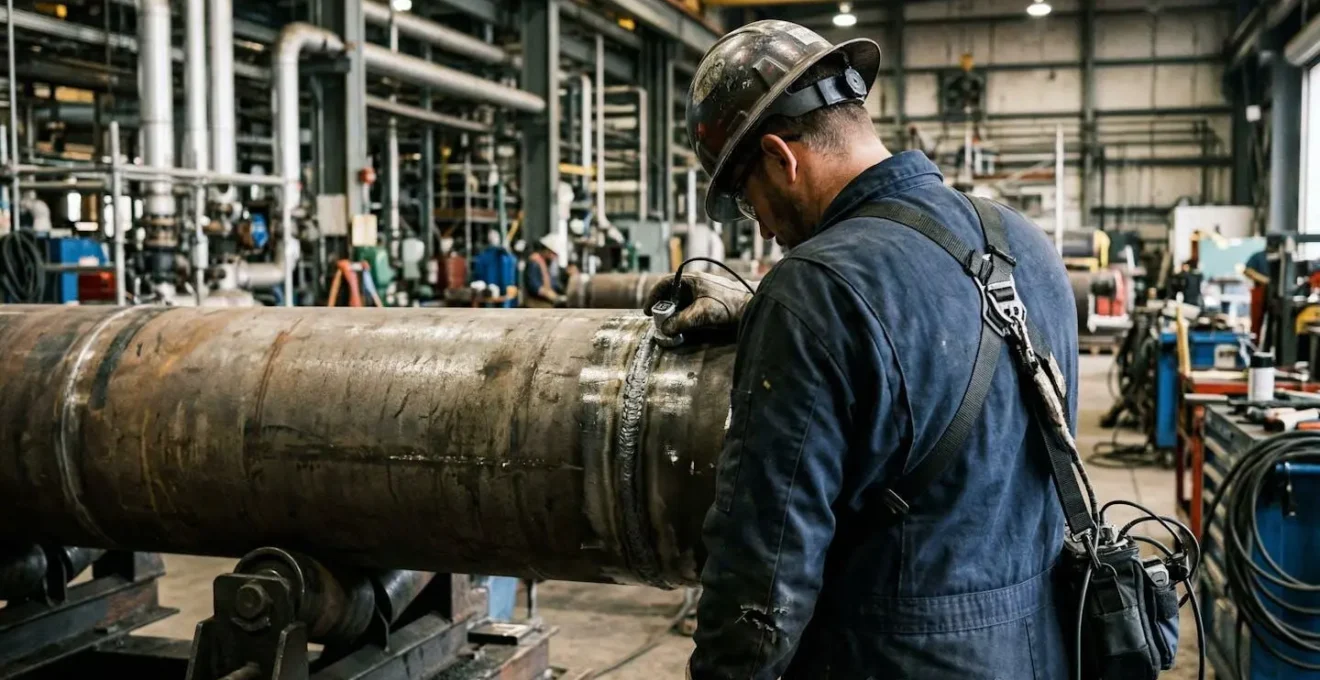

Contrôles des soudures : radiographie, ressuage ou ultrasons selon les exigences
Une soudure peut sembler parfaite en surface et dissimuler des défauts internes : porosités, inclusions, manques de fusion. Ces défauts, invisibles à l’œil nu, compromettent la tenue mécanique et l’étanchéité sous pression. C’est pourquoi les contrôles non destructifs (CND) constituent une étape critique de la validation.
Selon le référentiel de certification COFREND selon l’ISO 9712, les opérateurs réalisant ces contrôles doivent disposer d’une certification de niveau 1, 2 ou 3 selon leur degré d’autonomie. Cette exigence, renforcée par la directive équipements sous pression 2014/68/UE, garantit la fiabilité des interprétations.
Le choix de la méthode dépend du type de défaut recherché, de l’épaisseur des parois et du matériau. Voici une synthèse comparative des principales techniques :
| Méthode | Type de défaut détecté | Épaisseur applicable | Délai résultat |
|---|---|---|---|
| Radiographie | Internes (porosités, inclusions) | Toutes épaisseurs | 24-48h (développement film) |
| Ressuage | Débouchants en surface uniquement | Toutes épaisseurs | Immédiat (après séchage) |
| Ultrasons | Internes (manques de fusion) | Généralement > 8 mm | Immédiat |
| Magnétoscopie | Surface et sous-cutanés | Matériaux ferromagnétiques | Immédiat |
Pour approfondir les précautions du soudage de tuyauterie, il est utile de comprendre que la qualité du soudage initial conditionne directement le taux de réussite aux contrôles. Un procédé comme le TIG orbital, largement utilisé en chaudronnerie pharmaceutique et alimentaire, offre une reproductibilité qui minimise les reprises.
La radiographie industrielle reste la méthode de référence pour les tuyauteries sous pression car elle fournit une image archivable du cordon de soudure. Elle s’impose notamment pour les équipements de catégorie III et IV au sens de la directive PED.

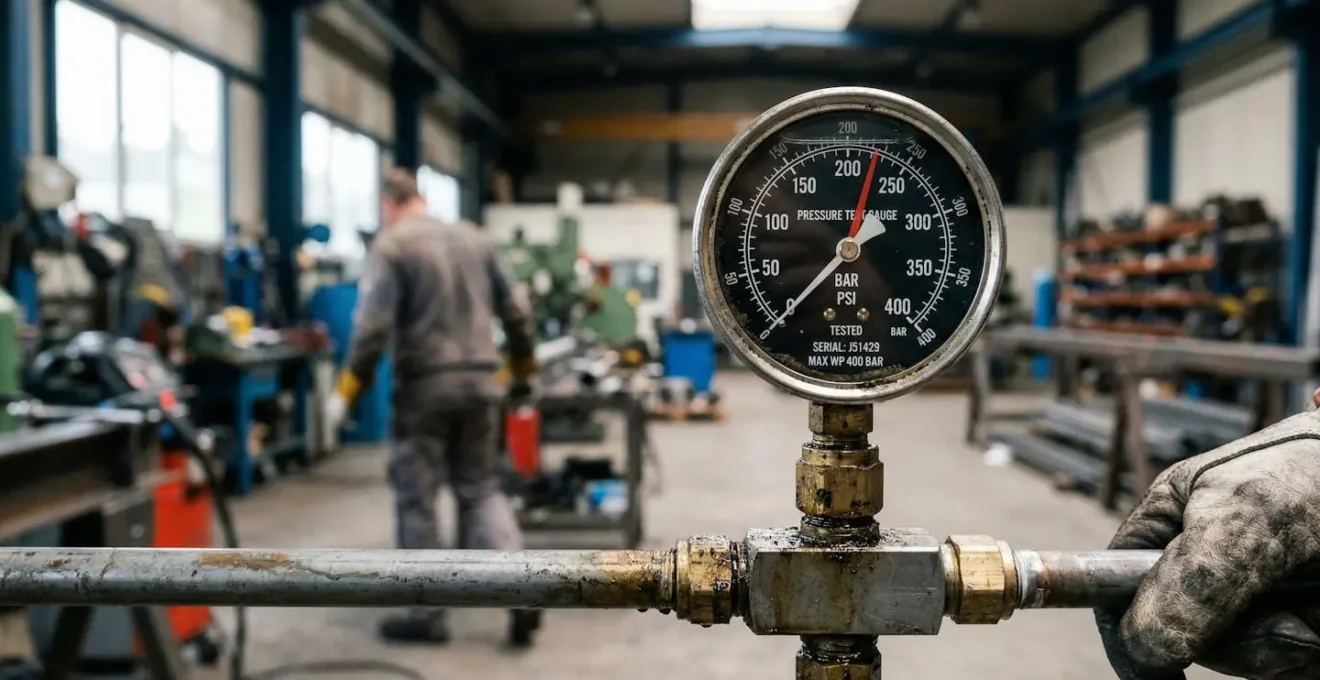

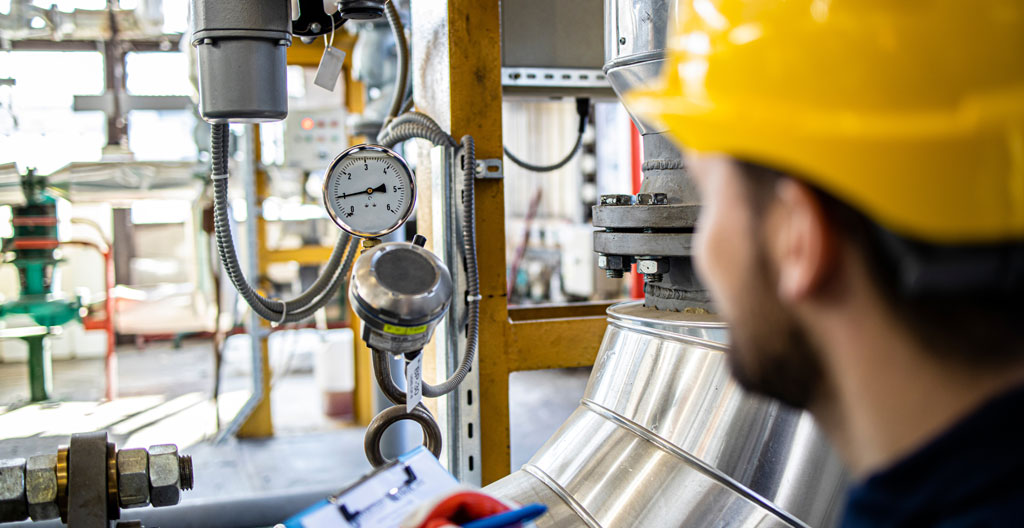

Tests d’étanchéité et épreuves de pression : la validation fonctionnelle finale
Une fois les soudures validées, reste à vérifier que l’ensemble du circuit ne fuit pas et qu’il résiste à la contrainte mécanique. C’est l’objet des tests d’étanchéité et de l’épreuve hydraulique (ou pneumatique selon les cas).
Contrairement à une idée reçue, ces deux tests ne sont pas redondants. Le test d’étanchéité, souvent réalisé à basse pression avec un gaz traceur ou par mise sous vide, détecte les micro-fuites que l’épreuve de pression ne révélerait pas. L’épreuve de pression, elle, valide la tenue structurelle sous contrainte maximale.
Selon les exigences de l’arrêté du 20 novembre 2017 modifié, l’épreuve hydraulique de requalification doit être réalisée à une pression au moins égale à 120 % de la pression maximale admissible (PS). L’épreuve est considérée satisfaisante si l’équipement n’a fait l’objet d’aucun suintement, fuite ou rupture, et ne présente pas de déformation permanente.
Conditions à respecter pour une épreuve valide : La température du fluide de test doit être contrôlée (généralement entre 7°C et 40°C pour l’eau). Une épreuve réalisée par temps de gel peut fausser les résultats et endommager l’équipement.
La durée de maintien en pression varie selon les référentiels applicables (CODAP, CODETI ou spécifications client), mais la pratique courante impose un palier suffisant pour stabiliser les contraintes et détecter toute chute de pression. Comptez généralement entre 10 et 30 minutes selon le volume et la complexité du circuit.
Séquence type d’une épreuve hydraulique
-
Remplissage et purge
Remplir le circuit avec le fluide de test (eau désaérée) et purger l’air résiduel.
-
Montée en pression progressive
Augmenter la pression par paliers jusqu’à atteindre 120 % de la PS.
-
Maintien et inspection visuelle
Maintenir la pression pendant la durée requise tout en inspectant les soudures et raccords.
-
Redescente et vidange
Relâcher progressivement la pression, vidanger et sécher si nécessaire.
Les applications cryogéniques ou à très basse pression peuvent nécessiter une épreuve sous vide complémentaire, permettant de détecter des fuites infimes que les tests en pression positive ne révèlent pas.
Vos questions sur la validation des tuyauteries sur châssis
Les donneurs d’ordre industriels se posent souvent les mêmes questions au moment de spécifier ou réceptionner un skid. Voici les réponses aux interrogations les plus fréquentes.
Questions fréquentes sur les contrôles de validation
Peut-on refuser un skid livré sans documentation de contrôle ?
La pratique du marché et les exigences réglementaires imposent une traçabilité documentaire. Un skid livré sans procès-verbaux de contrôle (dimensionnel, CND, pression) peut légitimement être refusé à la réception, car il ne permet pas de garantir la conformité de l’équipement.
Qui doit réaliser les contrôles CND sur les soudures ?
Les opérateurs doivent être certifiés selon la norme NF EN ISO 9712 par un organisme accrédité comme la COFREND. Pour les équipements de catégorie IV, l’intervention d’un organisme notifié est obligatoire.
Quelle est la différence entre test d’étanchéité et épreuve de pression ?
Le test d’étanchéité détecte les micro-fuites à basse pression ou sous vide. L’épreuve de pression valide la tenue structurelle à 120 % de la PS. Ces deux tests sont complémentaires et non substituables.
Pour aller plus loin dans la sélection d’un prestataire capable de garantir ces contrôles, il est utile de s’appuyer sur des critères d’évaluation d’une offre qui intègrent la traçabilité qualité et les certifications des opérateurs.
Précisions sur les contrôles réglementaires : Les exigences de contrôle varient selon la catégorie de risque de l’équipement (I à IV selon la directive PED). Les seuils de pression et tolérances mentionnés dans cet article sont indicatifs et doivent être validés par calcul spécifique. La qualification des opérateurs CND doit être vérifiée selon NF EN ISO 9712. Pour toute décision engageante, consultez un bureau de contrôle accrédité COFRAC ou un organisme notifié.
